DCS-40高溫瀝青灌裝機

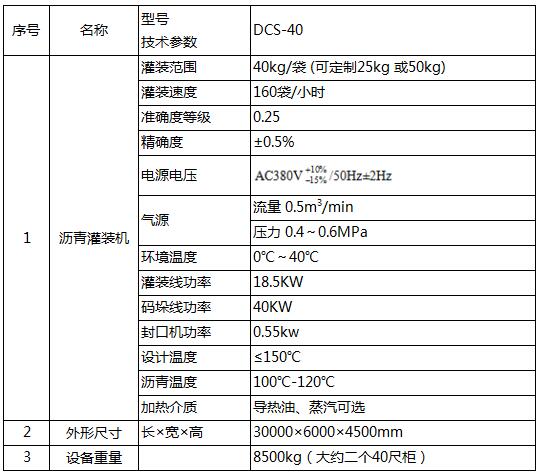

　　技術參數：

　　適用范圍：本機適用于灌裝各類高溫液體瀝青。

　　功能：全自動包裝機是機電一體化產品，機械設備在電氣控制下完成自動供袋、定量包裝、封口、檢測、供架、碼包、冷卻架疊加碼垛、自動輸出等作業。

　　設備組成:

　　1.成套設備由瀝青供料系統、自動供袋上袋機、夾袋，計量保溫瀝青灌裝機、接袋移包小車、自動封口機、倒袋輸送機、空架供給、自動碼垛線、電器控制、氣動控制、真空系統、機架等組成的機電氣一體化產品。

　　2.〖自動供料系統〗：低于下液位，自動啟動，到達上液位，自動停止。

　　3.〖自動供袋上袋〗：真空泵開啟，供袋架上檢測到有袋，吸袋臂下降，吸袋自動上袋，自動檢測套袋狀況，不合格，自動剔除。上袋位置缺袋，自動供袋，連續缺袋暫停運行自動報警。

　　4.〖自動瀝青灌裝機〗：檢測到合格袋，灌嘴下降，打開灌裝閥自動灌裝。

　　5.〖自動接袋移包小車〗：灌裝合格后拉平理袋、托袋立即到位。移包小車快速行駛至灌裝位，夾袋臂將拉平的包裝袋夾持好，復位至封口工位(條件許可時移包小車移位是與拉平同步進行的)。

　　6.〖自動封口機〗：檢測到有包，自動啟動超聲波換能器開始自動封口。

　　7.〖自動倒袋輸送〗：自動檢測每個超聲波換能器都工作了表示此包已封口完畢，理包輸送上升到位、推包淌板到位，移包小車夾袋臂這時才將夾持封合的包裝袋放開進入倒袋接包輸送機并送往下一個工序，自動碼垛系統。

　　8.〖空架供給及碼垛線〗：

　　8.1.分架升降橫梁氣缸350mm行程縮、150mm行程伸，也就是橫梁上橫向伸縮塊是停在離冷卻架進架鏈板輸送線上平面約595mm位置。

　　8.2.橫向伸縮塊氣缸是縮，也就是四個伸縮塊是退在最后邊，讓開冷卻架

　　8.3.分架端定位氣缸是伸出狀態，也就是與冷卻架進架鏈板輸送線呈90°阻隔狀態。

　　8.4.碼包端定位氣缸是伸出狀態，也就是與碼包鏈板輸送線呈90°阻隔狀態，各原點的磁性開關亮燈，結構圖見圖號ZJ1-6自動碼包組件。

　　8.5.碼包輸送機1#線是停在ZJ2-12接包緩沖線正對齊位置。伺服原點的接近開關亮燈，結構圖見圖號ZJ1-6自動碼包組件。
