摘要

　　大桶液體定量灌裝機主要用于化工原料的定量自動灌裝，特別適用于化工行業油料的自動液體定量灌裝也適用于食品、制藥行業乳液類物料自動定量灌裝。半自動灌裝機、液體灌裝機，大桶定量灌裝機。

　　一、用途

　　大桶液體定量灌裝機主要用于化工原料的定量自動灌裝，特別適用于化工行業油料的自動定量灌裝，也適用于食品、制藥行業乳液類物料自動定量灌裝，例如：油性可燃劑、油墨、硅;水性油漆、油性油漆、涂料、潤滑油、瀝青、苯酚、丙酮、酒精及其它爆炸性化學產品(用戶提供物料樣品和部分特性參數)。

　　1、性能特點：本產品是程序控制，機、電、氣一體化的智能產品，具有如下特點。

　　2、秤量誤差小，靜態誤差≤0.13%，動態誤差≤0.25%。

　　3、能與中央控制室計算機聯網(用戶選用)，實現現代化管理。

　　4、具有故障報警提示顯示。

　　5、安裝靈活方便，占地面積小。

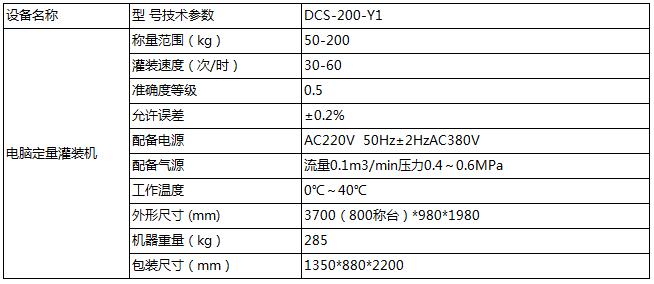

　　二、規格型號及主要參數

　　三、主要結構與工作原理

　　設備組成

　　成套設備由稱重傳感器、電腦控制系統、灌裝系統、機架、滾道等組成。不同灌裝形式選配設備不同，可以選配封口機構、上下坡滾道、自動輸送線等。

　　灌裝機主要結構與工作原理

　　半自動液體定量灌裝機有灌裝閥門控制系統,稱重控制系統、機架升降系統、氣動控系統、上下滾道五部分組成

　　操作簡介

　　1、人工移桶到秤臺上，桶的進料口對準灌嘴;

　　2、手動給啟動信號B4;

　　3、灌裝頭自動下降，人工對準桶口，灌嘴伸到桶口內(不同結構略有差異)，降到底自動打開2”快慢給料閥門及灌嘴閥門。

　　4、到設定工作點1關2”快給料閥門(帶孔);

　　5、到設定工作點2關2”慢給料閥門及灌嘴閥門，灌裝頭上升復位;

　　6、人工加蓋旋蓋

　　7、移桶入庫。(上下桶選配不銹鋼滾道)
